Иван Мартынович Юрковский
ВОЖДЕНИЕ АВТОМОБИЛЯ В СЛОЖНЫХ ДОРОЖНЫХ УСЛОВИЯХ

Проходимость автомобиля.

Проходимость - это эксплуатационно-техническое свойство, определяющее возможность использования автомобиля по бездорожью и на дорогах с покрытием, находящимся в плохом состоянии.

Все автомобили должны в значительной мере обладать хорошей проходимостью, а для машин, которые систематически работают в трудных дорожных условиях, такое свойство имеет первостепенное значение. От проходимости зависит средняя скорость движения, производительность и сохранность автомобиля, безопасность движения и другие немаловажные факторы.

Сейчас пока еще не установлен единый параметр, который позволил бы точно и полно оценить проходимость автомобиля в различных дорожных условиях.

Однако уже известно, что для хорошей проходимости автомобиль должен обладать хорошими тяговыми свойствами, а также иметь достаточно крепкие детали и механизмы ходовой части.

Кроме того, выявлен ряд измерителей, которые в достаточной мере определяют возможности преодоления препятствий автомобилем. К основным измерителям необходимо отнести следующие:

1. Расстояние между низшими точками автомобиля и дорогой (дорожный просвет). Чем больше это расстояние, тем безболезненнее автомобиль будет преодолевать неровную дорогу, не рискуя задевать за кочки, камни, пни и т. д. Этим самым исключается возможность повреждения отдельных деталей шасси. У всех автомобилей наиболее низкими точками шасси являются картер маховика, передняя и задняя оси. Происходит много случаев, когда низкие части повреждаются, наскакивая на камни. Это чаще бывает в горных каменистых районах.

Рис. 9. Определение наименьшего дорожного просвета между нижней точкой шасси и дорогой

Расстояние от низших точек автомобиля до поверхности дороги у большинства легковых автомобилей составляет 180-250 мм, а у грузовых - 250-325 мм (рис. 9, таблица 6).

Таблица 6. СРЕДНИЕ ВЕЛИЧИНЫ ОСНОВНЫХ ГЕОМЕТРИЧЕСКИХ ПОКАЗАТЕЛЕЙ ПРОХОДИМОСТИ АВТОМОБИЛЕЙ

2. Радиусы продольной и поперечной проходимости. Это второй показатель, определяющий проходимость автомобиля по пересеченной местности. Необходимо различать нижний и верхний радиусы продольной проходимости, а также радиус поперечной проходимости.

Нижний радиус продольной проходимости - это радиус дуги окружности, проведенной касательно к передним и задним колесам и нижней точкой между ними (рис. 10).

Рис. 10. Определение радиуса продольной проходимости автомобиля

Верхний радиус продольной проходимости - радиус дуги окружности, проведенной касательно к передним и задним колесам и выступающей передней или задней частью автомобиля.

Радиус поперечной проходимости - радиус дуги окружности, проведенной касательно к передним или задним колесам автомобиля и нижней точкой между ними соответствующей оси (рис. 11).

Рис. 11. Определение радиуса поперечной проходимости

Чем меньше радиусы продольной и поперечной проходимости, тем большая способность автомобиля преодолевать рвы, крутые мосты, бугры цилиндрической формы, кюветы и т. д. без задевания за своими низшими точками.

3. Передний и задний углы проходимости. Это углы образуются между опорной плоскостью дороги и касательными, проведенными из крайних точек, выступающих спереди и сзади частей автомобиля к переднему и заднему колесам (рис. 12).

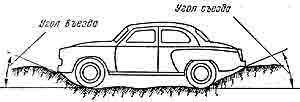

Рис. 12, Определение пережднего угла въезда и заднего угла съезда автомобиля

Чем больше величина переднего и заднего углов проходимости, тем выше проходимость автомобиля при переезде через канавы, выступы, бугры и другие препятствия, которые могут встретиться в пути.

4. Удельное давление колес на опорную поверхность. Определяется эта величина делением нагрузки, приходящейся на соответствующее колесо, на площадь отпечатка шины.

g = G/F кг/см2,

где:

G - вес, приходящийся на колесо в кг;

F - площадь отпечатка шины в см2;

Давление колес на опорную поверхность имеет большое значение для проходимости автомобиля, в особенности при движении его по песку, снегу, пашне, грязи, болоте и т. д. (рис. 13). Чем меньше давление колес, тем меньше глубина образуемой колеи, следовательно, меньше сопротивление движению и больше проходимость автомобиля.

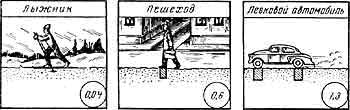

Рис. 13. Средние удельные давления лыжника, пешехода, легкового автомобиля.

5. Сцепление ведущих колес с дорогой. Часто на скользких дорогах с обледенелым дорожным покрытием, а также на дорогах с глинистым грунтом, черноземом происходит буксование ведущих колес.

Колеса буксуют в том случае, когда тяговое усилие, необходимое для движения автомобиля в данных дорожных условиях, превосходит максимально возможное значение реакции между ведущими колесами и дорогой.
Условия движения без буксования определяются следующим выражением:

Gв φ > P,

где:

Gв - вес автомобиля, приходящийся на ведущие колеса;

φ - коэффициент сцепление шин с дорогой;

Р - тяговое усилие, необходимое для движения автомобиля в данных условиях.

Для сравнения проходимости автомобилей в части их предрасположения к буксованию ведущих колес используется следующая зависимость:

Dφ = Gв/Ga φ

где:

Dφ - сцепной фактор автомобиля;

Gв - вес автомобиля, приходящийся на ведущие колеса;

Ga - полный вес автомобиля;

φ - коэффициент сцепления; (φ = 0,1, что соответствует движению автомобиля по обледенелой, наиболее скользкой дороге).

Следует отметить, когда значение Dр больше, то автомобиль меньше предрасположен к буксованию колес и застреваниям и хорошо преодолевает подъемы на скользкой дороге.

6. Радиус поворота автомобиля. Чем меньше радиус поворота автомобиля, тем удобнее водителю маневрировать при езде по дорогам с большим количеством поворотов и препятствий (рис. 14).

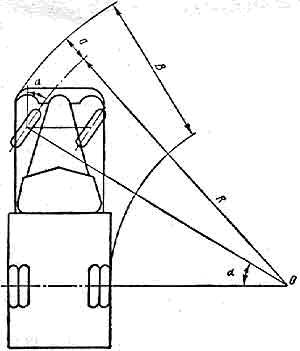

Рис. 14.Схема поворота автомобиля

7. Максимальная высота автомобиля (или расстояние от высшей точки автомобиля до плоскости опоры колеса).

Это качество важно главным образом автобусам, предназначенным для работы в городских условиях, где им приходится проезжать под мостами и другими сооружениями.

К оценке проходимости относятся и такие измерителя, как вес автомобиля и его распределение по осям, высота центра тяжести, габариты, высота расположения механизмов, ограничивающих глубину преодолеваемого брода, возможность преодолевания препятствий: вертикальных стенок, рвов и т. п.

Приведенными выше измерителями свойство проходимости автомобиля не исчерпывается полностью, но уже в достаточной мере определяет его.
